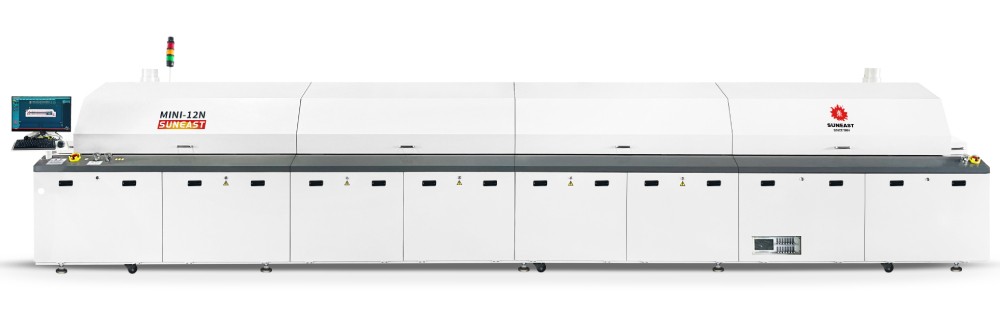

針對Mini-LED的焊盤更小、錫膏量更少、芯片更小，對焊接設備的潔凈度、溫度均勻性等工藝參數有更高的要求。專用MINI系列高端熱風焊接設備，采用航空發動機渦輪葉片和渦流技術熱風系統及氮?dú)饧訜峒夹g(shù)，確保焊接高品質，高穩定性，滿足業界對MINI焊接的高要求。

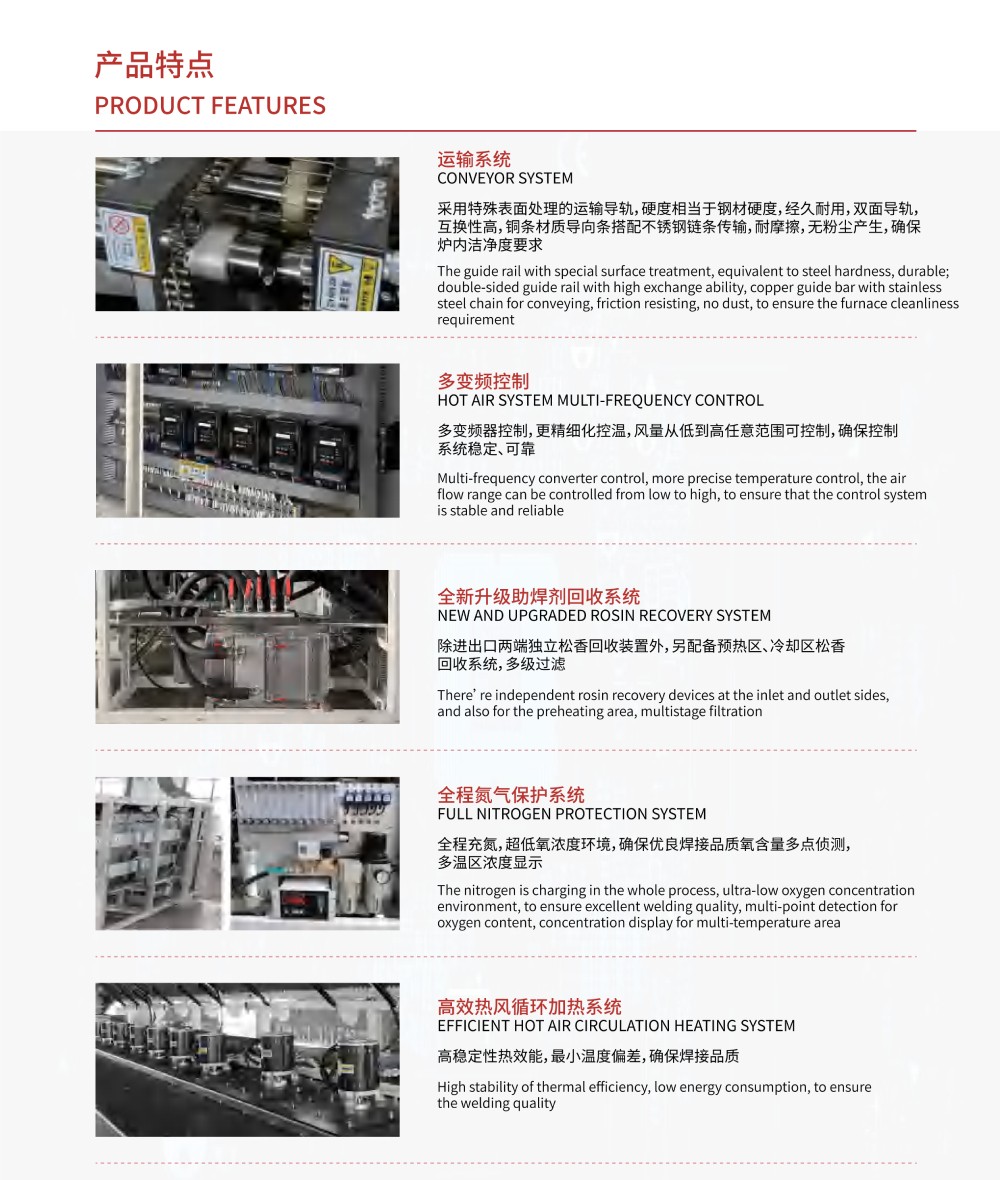

1、 高效熱補償能力,針對性定制熱風系統,達到最佳熱均衡性;
2、 多變頻器控制, 精細化控溫,實現更小PCB焊點溫度偏差;
3、 全新升級助焊劑回收系統,多級過濾回收,充分提高回收效率;
4、 全程氮?dú)獗Ｗo(hù),各溫區氮?dú)猹?dú)立控制,多點監測,可以控制在200-500PPM內;

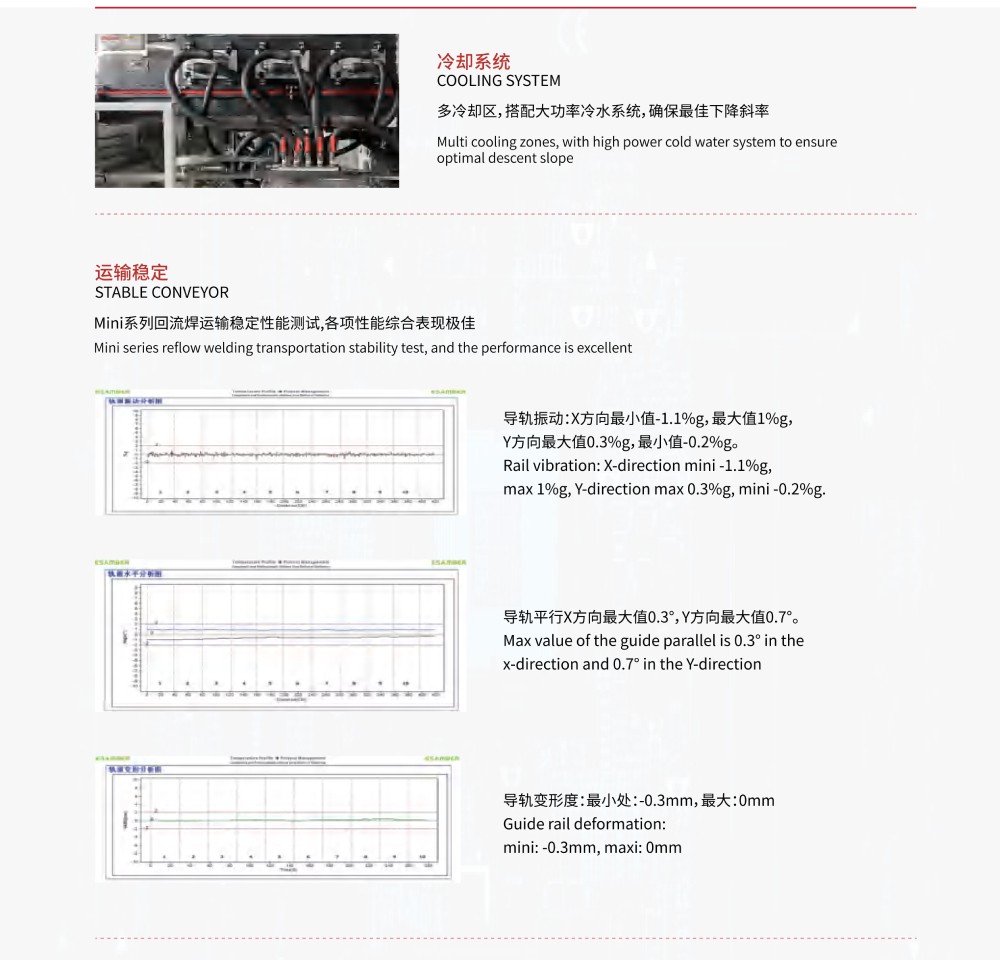

5、 多冷卻區結構,搭配高功率冷卻系統,提升冷熱交換能力,滿足各工藝降溫斜率要求；
6、超耐磨高平穩特殊軌道系統,自動清潔功能,滿足爐腔內潔凈度要求,確保產品焊接品質；
| 型號 | MINI-10N | MINI-12N | MINI-10DN | MINI-12DN |
| 加熱部分 | ||||
| 溫區配置 | 10溫區，20加熱模塊 | 12溫區，24加熱模塊 | 10溫區，20加熱模塊 | 12溫區，24加熱模塊 |
| 加熱區長度 | 3670mm | 4390mm | 3670mm | 4390mm |
| 升溫時間 | 25min | 25min | 25min | 25min |
| 排風口直徑，排量 | 2-Φ145,排風量要求10m3/min x2 | |||
| 冷卻部分 | ||||
| 冷卻方式 | 三冷卻區：強制水冷 | |||
| 冷卻區長度 | 1250mm | |||
| 冷水機功率 | 5P冷水機 | |||
| 運輸部分 | ||||
| 傳送方式 | 鏈條+網帶同步傳送 | |||
| 運輸方向 | 左→右，右→左/L→R,R→L | |||
| 運輸帶高度 | 900±20mm | |||
| 基板元件高度 | 以鏈條加長軸為基準：+30mm;-20mm | |||
| 傳送速度 | 300mm-2000mm/min | |||
| 導軌結構 | 無塵特殊硬化導軌 | |||
| 基板寬度尺寸 | min50mm-max400mm(可選配：max510mm) | min50mm-max250mm(雙軌同時) min50mm-max450mm(雙軌單用) | ||
| 導軌固定方式 | 前端固定(選配：后端固定) | 前后兩導軌固定，中間兩導軌活動 | ||
| 控制部分 | ||||
| 電源 AC3? 5W 380V 50/60HZ | ||||
| 總功率 | 96KW | 117KW | 96KW | 117KW |
| 啟動功率 | 38KW | 42KW | 38KW | 42KW |
| 正常運行功率 | 10KW | 12KW | 11KW | 13KW |
| 工作溫度范圍 | 室溫-320℃ | |||
| 控制方式 | PC+PLC控制系統 | |||
| 溫度控制精度 | ±1℃ | ±1℃ | ||
| PCB板溫分布偏差 | ±1℃ | ±2℃ | ||
| 設置參數存儲 | 可存多種設置參數 | |||
| 停電保護 | UPS延時關機 | |||
| 操作界面 | Windows中文簡體，英文在線自由切換 | |||
| 氮?dú)鈪^(qū)域 | 全程充氮?dú)?/td> | |||
| MES通訊協議 | 標配 | |||
| 電腦主機 | 商用大電腦 | |||
| 機體參數 | ||||
| 外形尺寸(LxWxH) | 6400x1580x1650mm | 7120x1580x1650mm | 6400*1710*1650mm | 7120*1710*1650mm |
| 重量 | 2500-2700kg | 3000-3200kg | 2900-3100kg | 3500-3700kg |
| 助焊劑回收系統 | 標配 | |||
| 外觀顏色 | 光亮皺紋白 | |||
